復合防火玻璃是對采用復合方式加工的防火玻璃的總稱。其中使用較為廣泛的有中空防火玻璃、夾絲防火玻璃、灌注型防火玻璃、夾膠防火玻璃等。以上玻璃大都由2層及以上玻璃復合或1層防火玻璃同有機材料復合而成，達到具有一定耐火等級的防火玻璃。

隨著時代的發展，不同的產品組合及新的工藝研發出新型復合防火玻璃。新型復合防火玻璃通過調整防火膠成分，采用干法及濕法工藝制得：

1、濕法隔熱復合防火玻璃

主要材料：防火玻璃原片或其他玻璃，防火硅。采用兩片玻璃及以上玻璃原片，中間灌注單層或多層新型防火膠，以特制阻燃膠密封四周，用物理方法風干等待防火膠與玻璃粘黏為一體。防火膠同以前防火液不同，耐火隔熱性更強。單層防火硅制得的隔熱防火玻璃耐火完整性可達1小時，雙層或多層可到1.5小時。

2、干法隔熱復合防火玻璃

組合結構：5毫米鋼化玻璃+1毫米防火膠+3毫米浮法玻璃+9A+5毫米鋼化玻璃，厚度達23mm及以上，雖說表面采用普通玻璃制作，干法隔熱復合防火玻璃同金屬框架（鋁合金等）結合得到的鑲玻璃構件經過國家建筑質量監督中心檢驗，耐火完整性≥61min。

3、單層防火硅隔熱復合防火玻璃

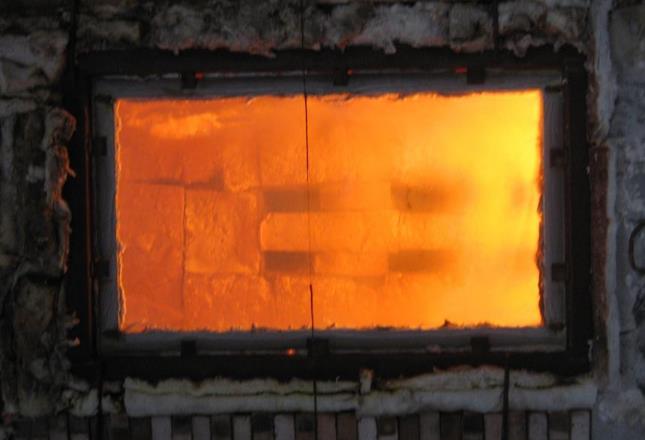

組合結構：6mm鋼化單片玻璃+10mm防火硅+6mm鋼化單片玻璃，由于防火硅具有優良的耐火性能，單層防火硅隔熱防火玻璃在耐火構件質量監督檢驗中心及固定滅火系統燒檢滿足規范條件：耐火試驗進行到60分鐘時，仍保持耐火完整性，為破裂；同時保持隔熱性：背火面溫升只達到63.7℃，單點溫升只達到70.1℃。

4、雙層防火硅隔熱復合防火玻璃

組合結構：5mm鋼化單片玻璃+7mm防火硅+5mm鋼化單片玻璃+7mm防火硅+5mm鋼化單片玻璃，整體防火玻璃厚度達30mm左右。根據經驗，復合防火玻璃越厚耐火性更優。同樣將雙層防火硅復合隔熱防火玻璃送檢專業機構，耐火試驗90分鐘時，仍保持耐火完整性性及隔熱性：試件背火面溫升只達到64.7℃，單點溫升最高80.1℃。

以上新型復合防火玻璃產生，是時代發展及建筑消防要求提高的產物，選擇防火玻璃不能盲目，根據項目實際需求采購是基本理念，建筑通過竣工驗收是目的。

相關推薦：

夾膠防火玻璃干夾與濕夾工藝的區別

新國標建筑用安全玻璃取消B類防火玻璃
